90 grādu līkums, kas neatbilst caurulei vietā, nozīmē pārstrādi, dīkstāvi un nokavētu pagrieziena punktu-, un to parasti konstatē tikai pēc tam, kad konteiners jau ir izkrauts. GNEE ir alumīnija ražotājs ar 18 gadu eksporta pieredzi, piegādājot ASTM B361/ASME B16.9 alumīnija sadursm{6}}alumīnija savienojumus ar pilnu sakausējumu klāstu izplatītājiem, ražotājiem un inženieru darbuzņēmējiem vairāk nekā 100 valstīs.
Pirms iepakošanas mēs vēlreiz-pārbaudām kritiskos piemērotības izmērus-ārējo diametru, sienu un slīpumu-atbilstoši apstiprinātajam zīmējumam, tāpēc neatbilstība tiek konstatēta mūsu darbnīcā, nevis jūsu saņemšanas dokā. Mūsu alumīnija 90 grādu rādiusa elkonis nodrošina vieglu, pret koroziju izturīgu, metināmu virziena maiņu cauruļvadu sistēmām, kas pieejamas 6061, 6063, 6082, 5083, 5052, 3003 un 1050/1060, lai jūs varētu pielāgot pakalpojumu līmenim.
Sazinieties ar tagad, lai apspriestu izmērus, grafikus un savam projektam pareizo sakausējumu.
Kas irAlumīnija 90 grādu gara rādiusa elkonis?
Alumīnija 90 grādu rādiusa līkums ir sadur-metinātas caurules veidgabals, kas pagriež cauruļvadu par 90 grādiem, izmantojot viduslīnijas rādiusu, kas ir 1,5 x nominālais caurules diametrs (1,5 D). Garā rādiusa (LR) profils veic maigāku pagriezienu nekā īsa rādiusa (1D) elkonis, kas samazina turbulenci, samazina spiediena zudumu un ierobežo plūsmas{7}}izraisīto vibrāciju. Lielākajai daļai procesu un pakalpojumu cauruļvadu LR līkumi ir noklusējuma iestatījums, ja vien uzstādīšanas vieta nav ierobežota.
Alumīnijs tiek izvēlēts, nevis oglekļa tērauds, ja konstrukcijas pamatā ir svars, korozija vai ne{0}}dzirksteļošana. Aptuveni vienā-trešdaļā tērauda blīvuma alumīnija līkumi samazina pārvietošanas un atbalsta slodzi un iztur atmosfēras koroziju bez pārklājuma. Pareizais sakausējums ir atkarīgs no pakalpojuma: 6xxx pakāpes izturībai un metināmībai, 5xxx pakāpes izmantošanai jūrā un 3xxx un 1xxx pakāpes formējamībai un tīrībai.
Pieejamās alumīnija sakausējuma kategorijas
GNEE ražo 90 grādu LR alumīnija līkumus no šādiem sakausējumiem.
6061-T6-Term{1}}apstrādājams Al-Mg-Si sakausējums ar līdzsvarotu izturību (apmēram 310 MPa UTS) un labu metināmību; visizplatītākā konstrukciju un procesu cauruļvadu kategorija. 6061-T6 alumīnija 90 grādu līkums
6063-T6-Al-Mg-Si pakāpe ar gludāku virsmas apdari un mazāku izturību (apmēram 241 MPa UTS); iecienīts arhitektūras un ekstrudētiem maršrutiem. 6063-T6 alumīnija 90 grādu līkums
6082-T6-augstākas-izturības 6xxx sakausējums (Eiropā bieži saukts par HE30) ar labu izturību pret koroziju; izmanto, ja nepieciešama spēcīgāka alternatīva 6063. 6082-T6 alumīnija 90 grādu elkonis
5083-5xxx jūras sakausējums ar izcilu jūras ūdens izturību un nav-termiski apstrādājams; pirmā izvēle jūras un piekrastes līnijām. 5083 Alumīnija 90 grādu līkums
5052-5xxx pakāpe ar labu jūras veiktspēju un formējamību pie mērenas stiprības; vispārīgas korozijas caurules. 5052 Alumīnija 90 grādu līkums
3003-Al-Mn sakausējums, zemas izmaksas un labi formējams ar mazāku izturību; komunālo pakalpojumu, HVAC un dekoratīvās līnijas. 3003 Alumīnija 90 grādu līkums
1050 / 1060-Komerciāli tīrs 1xxx alumīnijs ar vislabāko izturību pret koroziju un vadītspēju, bet zemu izturību; ķīmiskās un pārtikas{2}}kontaktlīnijas.
Alumīnija 90 grādu gara rādiusa elkoņa specifikāciju tabula
| Parametrs | Specifikācija | Standarts / Piezīme |
|---|---|---|
| Produkta veids | 90 grādu gara rādiusa sadurs{1}}metinājuma elkonis | - |
| Materiāls | 6061, 6063, 6082, 5083, 5052, 3003, 1050/1060 | ASTM B361 / ASTM B241 |
| Standarti | ASTM B361, ASME B16.9 | Izmēri atbilstoši ASME B16.9 |
| Metināšanas-galu sagatavošana | Slīpums atbilstoši ASME B16.25 | Vienkāršs gals pēc pieprasījuma |
| Izmēru diapazons | 1/2"–24" (DN15–DN600) | Lielāki izmēri uz tehnisko apskati |
| Rādiuss | Garais rādiuss 1,5D | ASME B16.9 |
| Sienas biezums | SCH 5S, 10S, 40S, 80S; pielāgota siena | Saskaņots ar cauruļu grafiku |
| Leņķa tolerance | ±0,5 grādi | Veikalu prakse |
| No centra-līdz-galam (A), piemēri | 1/2"=38 mm; 2"=152 mm; 4"=305 mm; 8"=610 mm; 12"=914 mm | Saskaņā ar ASME B16.9 |
| Darba spiediens | Atkarīgs no grafika- un koda- | Apstipriniet saskaņā ar ASME B31.3 |
| Temperatūras diapazons | -50 līdz +204 grādiem (-58 līdz +400 grādiem F) 6xxx | Samazināts virs 150 grādiem; 5xxx/ 1xxx atšķiras |
| Pārbaude | Izmēri, vizuāli, NDT, kā norādīts | MTC EN 10204 3.1 nosūtīts |
Fizikālās un termiskās īpašības
Reprezentatīvās vērtības 6xxx sakausējumiem: 5xxx un 1xxx nedaudz atšķiras (skatiet salīdzināšanas tabulu).
| Īpašums | Vērtība (metrika) | Vērtība (impērijas) |
|---|---|---|
| Blīvums | 2,66–2,81 g/cm³ | 0,096–0,102 mārciņas/in³ |
| Kušanas diapazons | 555–650 grādi (atkarīgs no sakausējuma) | 1030–1205 grādi F |
| Elastības modulis | 68,9 GPa (6xxx) | 10,0 × 10⁶ psi |
| Siltumvadītspēja | 120–200 W/m·K | 830–1380 BTU·in/hr·ft²·° F |
| Termiskās izplešanās koeficients | 23,2–23,9 µm/m· grādu | 12,9–13,3 µin/in· grāds F |
| Elektrovadītspēja | 35–60% IAKS | 35–60% IAKS |
Termiskās apstrādes un temperatūras ceļvedis
6xxx (6061/6063/6082):termiski-apstrādājams. Temperatūra ietver O (atkvēlināts), T4 (šķīdums + dabiskais vecums) un T6 (šķīdums at530 ± 5 grādi, ūdens dzēšana, mākslīgais vecums175 ± 5 grādi × 8 h). T6 nodrošina visaugstāko standarta izturību.
5xxx (5052/5083):nav-termiski-apstrādājams; tiek piegādāts ar celmu -cietinātu H temperatūru (piemēram, H32, H111, H116). Spēku dod auksts darbs, nevis termiskā apstrāde.
3xxx (3003) un 1xxx (1050/1060):nav-termiski-apstrādājams; tiek piegādāts atkvēlināts (O) vai cietināts (H14). Veidojamība ir lieliska.
Piezīme. Formēšana un metināšana var lokāli atkvēlināt ar karstumu{0}}apstrādājamām šķirnēm metinājuma tuvumā, samazinot izturību karstuma{1}}ietekmētajā zonā. Metinātām 6xxx sistēmām var būt nepieciešamas konstrukcijas piemaksas vai pēc-metināšanas termiskā apstrāde.
Līdzvērtīgi apzīmējumi
| Novērtējums | UNS | LV | Parastais nosaukums |
|---|---|---|---|
| 6061 | A96061 | EN AW-6061 (Al Mg1SiCu) | HE20 |
| 6063 | A96063 | EN AW-6063 (Al Mg0.7Si) | HE9 |
| 6082 | A96082 | EN AW-6082 (Al Si1MgMn) | HE30 |
| 5083 | A95083 | EN AW-5083 (Al Mg4.5Mn0.7) | - |
| 5052 | A95052 | EN AW-5052 (Al Mg2.5) | - |
| 3003 | A93003 | EN AW-3003 (Al Mn1Cu) | - |
| 1050 | A91050 | LV AW-1050A | - |
| 1060 | A91060 | LV AW-1060 | - |
Izturība pret koroziju
Alumīnijs veido pašdziedinošu{0}}oksīda slāni, kas aizsargā pret lielāko daļu parastās atmosfēras. Veiktspēja pēc vides:
Atmosfēras:Labs lauku, pilsētu un rūpnieciskajā gaisā; āra apkalpošana ir rutīna ar pārklājumu vai bez tā.
Jūras:5xxx klases (5083/5052) vislabāk iztur jūras ūdens iegremdēšanu; 6xxx ir piemērots atmosfēras kuģošanas un augšējās puses darbam. Izolējiet no tērauda/vara mitrā režīmā.
Galvaniskais:Alumīnijs ir anodisks attiecībā pret tēraudu un vara sakausējumiem. Izmantojiet dielektriskos izolatorus vai pārklājumus, kur mitrumā saskaras dažādi metāli.
Sprieguma korozijas plaisāšana (SCC):Zema jutība 6xxx un 5xxx, salīdzinot ar 7xxx; izvairīties no ilgstošas stiepes spriedzes un agresīvas vides.
Ar apdari:Anodēšana vai pulvera pārklājums pagarina kalpošanas laiku un uzlabo izskatu agresīvā vai higiēniskā darbā.
Izgatavošana
Metināšana:Pievienojieties GTAW (TIG) vai GMAW (MIG). Ieteicamās pildvielas irER4043lai nodrošinātu labu plūsmu un ciešāku-anodētu krāsu atbilstību, vaiER5356kur nepieciešama lielāka stat{0}}metinājuma stiprība. Kvalificēt procedūru; sagaidīt HAZ spēka zudumu 6xxx.
Apstrāde:Alumīnija līkumi ir tīri apstrādāti ar standarta karbīda instrumentiem gala apdarei, urbšanai un atloka funkcijām.
Veidojamība:6xxx formātā O/T4 un 3xxx/1xxx/5xxx mīkstā rūdījuma formā viegli; lielākā daļa elkoņu ir veidotas no caurules, pēc tam novecotas (6xxx) vai piegādātas vajadzīgajā temperā.
Kvalitātes pārbaude
Ja līkums tiek piegādāts neatbilstoši vai ar slēptu metināšanas defektu, patiesās izmaksas nav detaļa -, bet gan dīkstāve, pārstrādes brigāde un pavērsiens, ko jūs nokavējat objektā. Mēs uzskatām, ka pārbaude pirms-nosūtīšanas jūs aizsargā, nevis formalitāte.

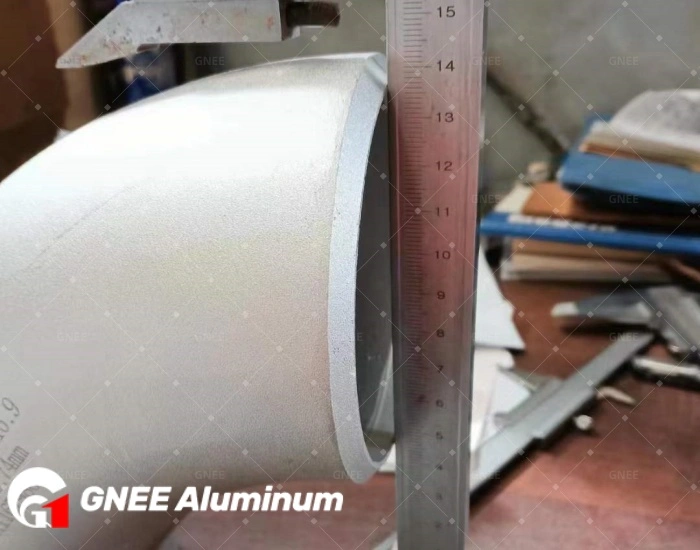

Pirms iepakošanas katrs elkonis tiek pārbaudīts atbilstoši apstiprinātajam zīmējumam un jūsu pasūtījuma prasībām. Metinātām konstrukcijām mēs pārbaudām metinājuma profilu un veicam vizuālu pārbaudi saskaņā ar saskaņoto procedūru, kā arī piemērojam krāsvielu -penetranta (PT) vai ultraskaņas (UT) testēšanu, ja to nosaka projekts. Kritiskie atbilstības izmēri - ārējais diametrs, sienas biezums, slīpuma leņķis un centrs-līdz{5}}galam (A) - ir izmērīti tā, lai līknes sēdvietas uz jūsu caurules pirmo reizi.
Pieņemšana tiek vērtēta, pamatojoties uz apstiprināto zīmējumu, paraugu vai jūsu norādīto prasību, nevis vispārīgu "apliecību". Ja dimensijas vai metināšanas rezultāts ir ārpus ierobežojuma, mēs izdalām šo gabalu no partijas, atkārtoti-pārbaudām to ar otru metodi un izlemjam par pārstrādi vai nomaiņu, pirms to var pāriet uz nākamo procesu. Problēmas paliek mūsu darbnīcā; tie neplūst uz jūsu saņemšanas doku.
Alumīnija cauruļu veidgabaliem tas atbilst ASTM B361 un ASME B16.9, un dokumentētie rezultāti tiek piegādāti kopā ar EN 10204 3.1 dzirnavu pārbaudes sertifikātu.
Virsmas apdare
| Pabeigt | Apraksts | Tipisks lietojums |
|---|---|---|
| Dzirnavu apdare | Kā-veidojas, nav pārklājuma | Vispārējie cauruļvadi |
| Anodēts (II/III tips) | MIL-A-8625, 5–25 µm | Jūras, dekoratīvie, valkājamie |
| PVDF / fluorogļūdeņradis | UV-stabils fluorpolimērs | Ārpuse, ilgs kalpošanas laiks |
| Pulēts/spilgts | Mehāniskā pulēšana, apakšējā Ra | Pārtika, farmācija, higiēna |
Lietojumprogrammas
Jūras un ārzonas- augšējās un komunālās līnijas; mazs svars un izturība pret koroziju.
Ķīmiskā apstrāde- slāpekļskābes, amonjaka, organisko šķīdinātāju līnijas, kur alumīnijs ir saderīgs.
HVAC un saldēšana- atdzesēta-ūdens un aukstumaģenta maģistrāles; viegls, ne-dzirksteļojošs.
Arhitektūras- margas, fasādes rāmji, konstrukcijas maršruti.
Pneimatiskā transportēšana- pārtikas, plastmasas, cementa līnijas; gluds urbums samazina degradāciju.
Dzelzceļš un transports- vieglo cauruļu maršruti ritošajā sastāvā.
Apūdeņošana- anodēta āra elektrotīkla ar ilgu kalpošanas laiku skābā ūdenī.
Saspiests gaiss- augu gaisa līnijas; ne-dzirksteļojošs un izturīgs pret koroziju.
Alumīnija sakausējumu salīdzinājums
Tipiskas vērtības pie parasta rakstura; apstipriniet precīzus skaitļus no dzirnavu pārbaudes sertifikāta.
| Novērtējums / temperaments | UTS MPa | Raža MPa | Garuma % | Blīvums g/cm³ | Piezīmes |
|---|---|---|---|---|---|
| 6061-T6 | 310 | 276 | 12 | 2.70 | Sabalansēta izturība + metināmība |
| 6063-T6 | 241 | 214 | 12 | 2.70 | Labāka apdare, mazāka izturība |
| 6082-T6 | 310 | 260 | 12 | 2.70 | Spēcīgs 6xxx, izplatīts Eiropā (HE30) |
| 5083-O | 290 | 145 | 20 | 2.66 | Labākā jūras ūdens izturība |
| 5052-H32 | 228 | 159 | 12 | 2.68 | Labs jūras + formējams |
| 3003-H14 | 150 | 130 | 10 | 2.73 | Zemas izmaksas, formējams |
| 1060-O | 95 | 35 | 35 | 2.71 | Tīrs Al, augsta korozija/vadītspēja |
Kāpēc izvēlēties GNEE
Piegāde sākas ar apstiprinājumu, nevis no ražošanas. Tiklīdz jūsu zīmējums vai paraugs ir apstiprināts, mēs izsekojam trīs punktus - pirmais raksts/iestatīšana, ražošanas grafiks un pirms-nosūtīšanas pārbaude - un kopīgojam progresu katrā. Pielāgotiem vienumiem materiālu, procesu un pārskatīšanas izmaiņas ietekmē plānu; kad kaut kas mainās, mēs vispirms apstiprinām trieciena diapazonu, pēc tam sniedzam nākamo darbību un laika punktu. Ja rodas problēma, mēs identificējam posmu, izskaidrojam pagaidu labojumu un labojošo īpašnieku, lai jūs nedzenāt statusu. Mērķis ir saglabāt problēmas sākumā, kur to atrisināšana maksā lētāk.
Uzņēmums GNEE piegādā alumīnija sadursm{0}} veidgabalus ar dokumentētu izsekojamību un 18 gadu pieredzi eksportā, apkalpojot izplatītājus, ražotājus un EPC darbuzņēmējus.
Izpildes laiks:Standarta elkoņi tiek piegādāti 15–30 dienu laikā. Krājumu programmas aptver parastos izmērus, un paātrināta ražošana tiek organizēta, kad grafiki ir saspringti; mēs apstiprinām reālu datumu pirms pasūtījuma veikšanas.
Sakausējuma diapazons:Viens avots 6061, 6063, 6082, 5083, 5052, 3003 un 1050/1060, lai jūs pieskaņotu atzīmi pakalpojumam, nevis kompromitētu.
Pielāgošana:45 grādu, 180 grādu un 3D/5D līkumi, ne-standarta sienas un īpaša gala sagatavošana no jūsu rasējumiem, ar tehnisko pārbaudi pirms ražošanas.
Dzirnavu pārbaudes sertifikāts:Katrs pasūtījums tiek piegādāts ar EN 10204 3.1 MTC, izmēru un vizuālajiem pārskatiem un PMI pēc pieprasījuma -, kas ir gatavs ASME B31.3 iesniegšanai.
Iepakojums:Bez fumigācijas{0}}koka kastes vai paletes ar gala vāciņiem un eksporta-pakāpju iesaiņojumu, kas novērš transportēšanas bojājumus un samazina kravas apjomu.
FAQ
Q1: Kāds standarts attiecas uz jūsu alumīnija 90 grādu rādiusa elkoni?
A: Izgatavots pēc ASTM B361 ar izmēriem atbilstoši ASME B16.9 un metinātajiem galiem atbilstoši ASME B16.25.
Q2: Kuru sakausējumu man vajadzētu izvēlēties?
A: 6061/6082 izturībai un metināmībai, 5083/5052 jūras ierīcēm, 3003 zemu izmaksu lietderībai, 1050/1060 tīrībai un vadītspējai. Pilnus datus skatiet katras atzīmes lapā.
Q3: Kāds ir spiediena reitings?
A: Darba spiediens ir atkarīgs no izmēra, sienas grafika, sakausējuma un dizaina koda. Nosūtiet lielumu, grafiku un mediju, un mēs apstiprinām vērtējumu pēc ASME B31.3 [tiks apstiprināts jūsu precīzajam stāvoklim].
Q4: Vai šos elkoņus var metināt?
A: Jā, ar ER4043 vai ER5356 pildvielu un kvalificētu procedūru; ņemiet vērā HAZ spēka zudumu 6xxx pakāpēs.
Q5: Kādi dokumenti tiek piegādāti kopā ar pasūtījumu?
A: EN 10204 3.1 MTC, izmēru pārbaudes ziņojums un iepakojuma saraksts; papildu NDT/PMI pēc pieprasījuma.
